Thiết kế Thiết Kế Điều Hòa VRV là một quy trình phức tạp đòi hỏi sự chuyên môn và kinh nghiệm cao của kỹ sư. Dưới đây, Điều Hòa VRV sẽ hướng dẫn chi tiết các bước để thiết kế hệ thống điều hòa VRV một cách hiệu quả và chính xác nhất.
Tóm tắt các bước thiết kế điều hòa VRV:
- Nhận bản vẽ mặt bằng và phân tích đặc điểm công trình
- Tính toán và chọn công suất dàn lạnh
- Lựa chọn dàn nóng
- Kiểm tra năng suất lạnh
- Thiết kế hệ thống ống ga
- Thiết kế hệ thống điều khiển
- Thiết kế hệ thống điện động lực
- Bố trí các thiết bị trên mặt bằng kiến trúc
- Hoàn thiện sơ đồ nguyên lý và bản vẽ hệ thống
1. Các bước thiết kế điều hòa VRV

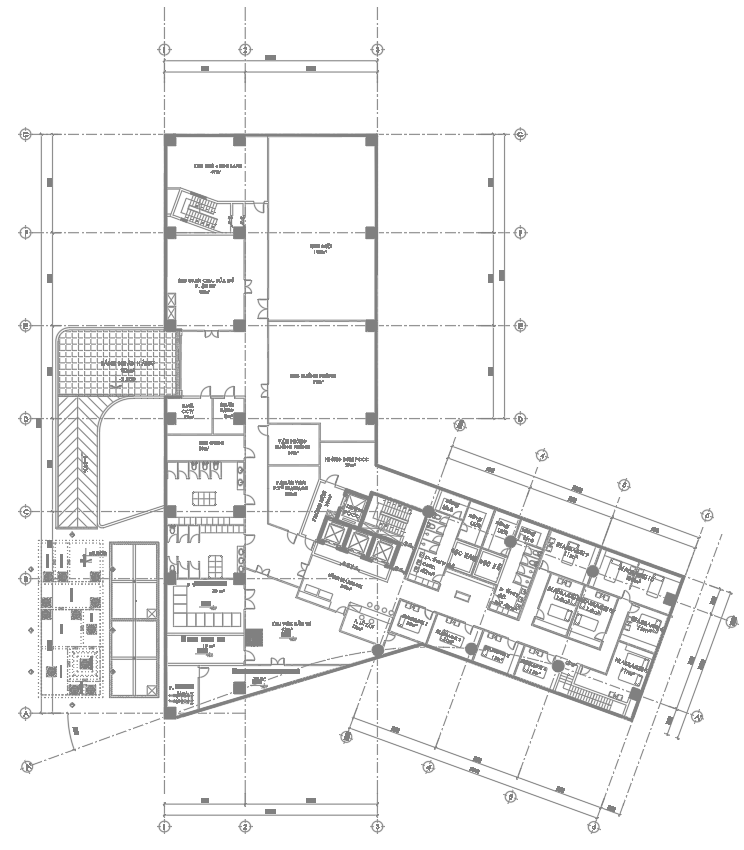

1.1. Nhận bản vẽ mặt bằng và phân tích đặc điểm công trình
Sau khi nhận bản vẽ tổng quát, bạn nên khảo sát và phân tích bản thiết kế (kiến trúc, nội thất, kết cấu), lên kế hoạch tiến độ và cân nhắc những yêu cầu của chủ đầu tư. Bước này bao gồm xác định địa điểm xây dựng, công năng dự án và phân tích các đặc điểm của công trình.
1.2. Tính toán và chọn công suất dàn lạnh

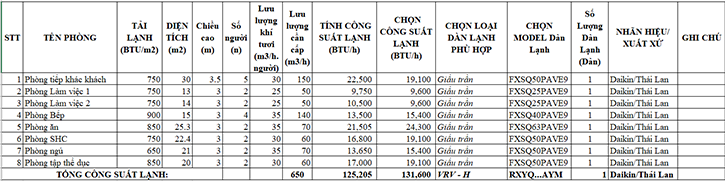

Tính toán diện tích từng phòng, khu vực và tiến hành tính công suất dàn lạnh để lựa chọn loại máy phù hợp. Có thể thực hiện bằng các phương pháp sau:
- Tính thủ công bằng công thức
- Tính cân bằng nhiệt
- Tính bằng phần mềm thiết kế hệ thống: Sử dụng phần mềm như Heatload Daikin và Trace 700.
- Tính công suất dựa trên kinh nghiệm
| STT | Chức năng phòng | Tải lạnh (Btu/h/m²) |
|---|---|---|
| 1 | Phòng khách | 700 – 900 |
| 2 | Phòng ngủ | 550 – 700 |
| 3 | Phòng ăn | 700 – 900 |
| 4 | Phòng làm việc | 500 – 700 |
| 5 | Phòng họp | 900 – 1200 |
| 6 | Hội trường | 1000 – 1200 |
| 7 | Nhà hàng | 700 – 1000 |
| 8 | Phòng Karaoke | 700 – 1200 |
| 9 | Bệnh viện | 600 – 1000 |
| 10 | Thư viện sách | 800 – 1000 |
| 11 | Thư viện máy PC | 1000 – 1300 |
| 12 | Phòng máy chủ (Server) | 1000 – 1500 |
Tính toán diện tích từng phòng, khu vực bằng công thức AA hoặc LI. Sau đó, tiến hành tính công suất dàn lạnh và lựa chọn loại máy phù hợp. Có thể thực hiện bằng phương pháp thủ công, phần mềm thiết kế hệ thống như Heatload Daikin và Trace 700, hoặc dựa trên kinh nghiệm.
1.3. Lựa chọn dàn nóng
Lựa chọn dàn nóng dựa vào tỷ lệ kết nối dàn nóng và dàn lạnh của từng hãng. Sử dụng phần mềm VRV Express hoặc VRF để hỗ trợ quy trình này.
1.4. Kiểm tra năng suất lạnh
Kiểm tra độ làm lạnh một lần nữa để đảm bảo đạt yêu cầu. Nếu không đạt, cần quay lại bước tính công suất làm lạnh và tính toán lại.
1.5. Thiết kế hệ thống ống ga
Xác định độ dài và mức độ chênh lệch của đường ống ga, tiến hành lên ý tưởng cho vị trí lắp đặt và hệ thống ống ga bao gồm refnet, header.
1.6. Thiết kế hệ thống điều khiển
Thiết kế cách nối dây điều khiển và phân tích các thiết bị của hệ thống điều khiển.
1.7. Thiết kế hệ thống điện động lực
Hoàn thành các bước trên để có đủ thông tin và tính toán thiết kế hệ thống điều hòa không khí VRV.

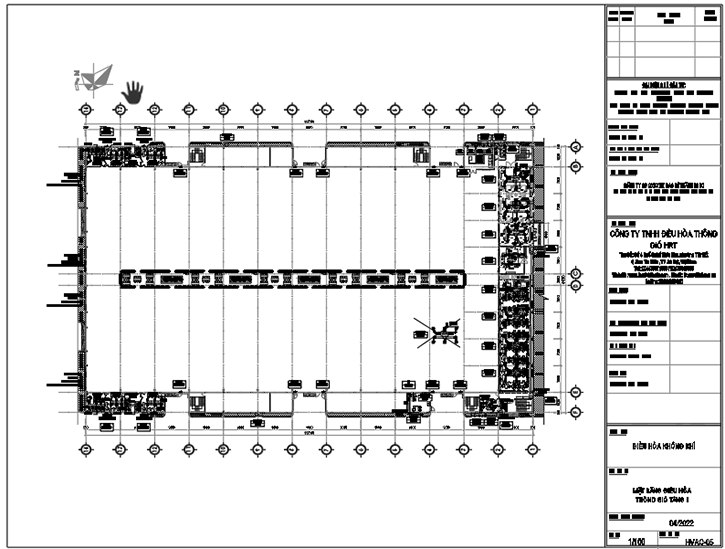

1.8. Bố trí các thiết bị trên mặt bằng kiến trúc
Bố trí vị trí thiết bị trên bản vẽ thiết kế hệ thống điều hòa VRV để đảm bảo dự toán chính xác và giúp quá trình thi công dễ dàng hơn.
1.9. Hoàn thiện sơ đồ nguyên lý và bản vẽ hệ thống
Hoàn thành quy trình vẽ sơ đồ nguyên lý hoạt động hệ thống ống gas, điện điều khiển và bản vẽ chi tiết lắp đặt.
2. Các tiêu chuẩn khi thiết kế điều hòa VRV
Các tiêu chuẩn thiết kế để đảm bảo chất lượng và an toàn bao gồm:
- TCVN 5687 : 2010: tiêu chuẩn về thiết kế điều hòa – thông gió
- ASHRAE 62.1-2010: tiêu chuẩn về thông gió
- SMACNA: tiêu chuẩn về chế tạo ống gió
- TCVN 13521:2022: tiêu chuẩn về chất lượng không khí trong nhà ở
- TCXD 232 : 1999: tiêu chuẩn về chế tạo, lắp đặt và nghiệm thu hệ thống điều hòa không khí, thông gió và cấp lạnh
3. Phần mềm thiết kế hệ thống điều hòa
Một số phần mềm hỗ trợ kỹ sư trong quá trình thiết kế bao gồm:
- Heatload Daikin: hỗ trợ tính toán và chọn công suất lạnh
- Trace 700: chức năng tính toán và chọn năng suất lạnh
- Duct Checker Pro: giúp tính kích thước ống gió và số lượng cửa gió chính xác
4. Câu hỏi thường gặp
Các đơn vị đo trong hệ thống điều hòa?
Một số đơn vị đo khi thiết kế hệ thống điều hòa không khí VRV:
- Btu/h, kcal/h, kW, HP, RT (tấn lạnh Mỹ)
- Btu/h = kW x 3412
- kcal/h = kW x 860
- HP = kW x 0.746 (CS Điện)
- HP = 2.8 kW (Lạnh)
- RT = Btu/h x 12000
- cfm = m3/min x 35.3
- Hệ số COP: COP = Công suất lạnh / Công suất điện tiêu thụ
Các yếu tố ảnh hưởng đến quá trình thiết kế hệ thống điều hòa VRV?
Một số yếu tố có thể tác động đến quá trình thiết kế bao gồm:
- Loại công trình: nhà ở, văn phòng, khách sạn, biệt thự
- Diện tích sử dụng: không gian nhỏ, vừa, lớn
- Vị trí địa lý: khí hậu, nhiệt độ, độ ẩm
- Mức đầu tư: ảnh hưởng đến việc chọn phụ kiện và vật dụng
Việc tuân thủ đúng các bước và tiêu chuẩn thiết kế sẽ giúp bạn có một hệ thống điều hòa không khí VRV hiệu quả và tối ưu nhất.
